球形摄像头如何检测气密性好坏

    在多雨的季节，户外摄像头防水性能显得尤为重要，一般来说户外的球形摄像头必须达到IP67防水等级，以确保在雨天也能正常工作，且视频画面清晰无水渍，这里给大家展示下球形摄像头密封性检测过程，快来看看吧。

球形摄像头的气密性防水检测原理

    1、对于有透气孔的摄像头，采用负压测试原理，通过透气孔将摄像头内部抽成真空状态，若密封性良好，则内部将保持真空；

    2、对于无透气孔的摄像头，则采用间接测试方法，通过设计与摄像头外形相匹配的上下密封模具，闭合模具后形成密封内腔，然后通过加压检测摄像头的气密性。传感器监测模具内部气压变化，与预设参数对比后自动给出判定结果。

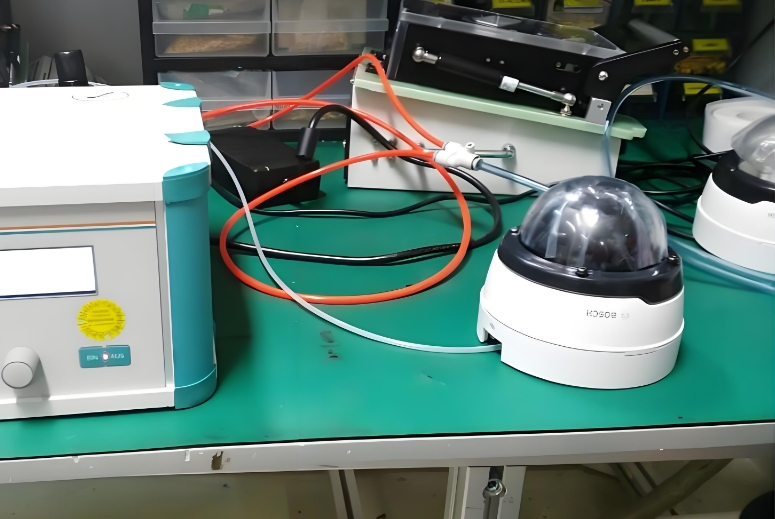

球形摄像头测试夹具

    1.根据摄像头镜头的外形定制定位可调模具工装，确保能够准确卡位镜头的外形、直径和大小。

    2.将摄像头镜头朝上放置进模具中，下方连接的圆孔向下放置卡位，闭合上下模具形成密闭空间。

    3.在检测过程中，气密检测仪向摄像头内部充气。若摄像头镜头密封不良，会出现漏气现象，仪器显示的泄漏值会逐渐增大，压力值下降，测试结果为FAIL，表示气密检测未通过。若摄像头镜头密封良好，充气后模具内的气体将保持恒定状态，压力值和泄漏值稳定，测试结果显示PASS，表示气密性检测通过。

    在进行测试夹具设计时，面临一些挑战，例如摄像头镜头的圆柱形结构、小巧体积、不规则形状以及光滑表面。特别是镜头表面的高密封性，使得无法直接向内部充气进行检测，以上就是球形摄像头气密性检测的全部内容，希望能帮到大家。
